Высококачественные малогабаритные полочные колонки

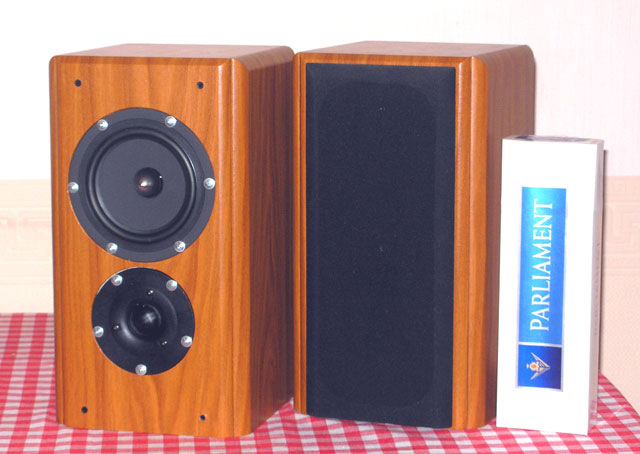

Скажу сразу - это дорогие колонки. Здесь стоЯт очень качественные динамики (а если вы помните, именно динамики создают звук, а качественное дешевым не бывает), поэтому звук получился ну просто обалденный. Но и цена у динамиков не маленькая. Хотя "доктор" Клячин продает похожие колонки по 70 000 рублей, а эти мне обошлись во много раз дешевле. Но, повторяю, они своих денег стОят - качество звучания очень и очень высокое. Благодаря малым размерам, они полностью решают проблему маленьких помещений - их можно поставить куда угодно. Вот как они выглядят:

Я их специально сделал пищалкой вниз - тогда она как раз находится напротив ушей. А можно ставить как угодно...

Вот их АЧХ, реальный диапазон от 60 Гц, неравномерность - пара дБ:

Зачастую подобные колонки имеют акустическое оформление фазоинвертор (ФИ). А у меня - закрыты ящик (ЗЯ). Несмотря на то, что ФИ дает больше баса, я считаю, что мой вариант лучше:

Таким образом, для домашнего изготовления (особенно если дома нет возможности настраивать колонку с помощью приборов) ЗЯ гораздо удобнее.

Вот чертеж корпуса колонок. Поскольку это ЗЯ, то плюс-минус 5 мм можно делать легко. Между передней и задней стенкой стоИт распорка.

Стенки колонок изнутри обязательно оклеиваются вибропоглотителем, я использовал герлен-изолон толщиной 8 мм. Сам корпус наполнен распушенным синтипоном весом примерно 100 грамм, только нужно, чтобы он не попал в НЧ динамик. Углубления в передней панели под динамики можно и не делать - на звук это никак не скажется, а выглядит тоже неплохо.

Динамики: НЧ - Seas Е0041, это из серии Excel, т.е. самые лучшие; ВЧ - Vifa D27TG-45-06, из более простой серии, но ничуть не хуже Excel'евской, просто не такой дорогой.

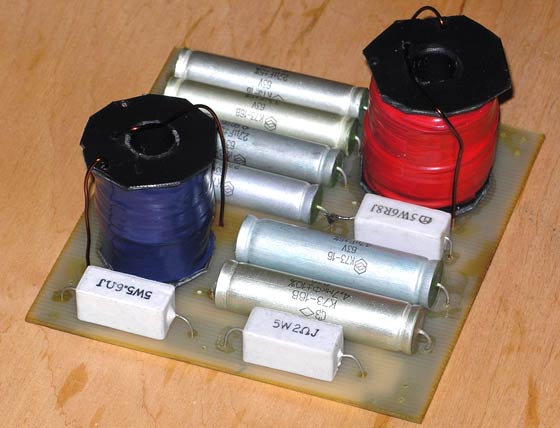

Кроссовер выполнен на катушках без сердечника (в зарубежной литературе их называют "с воздушным сердечником) и конденсаторах типа К73-16. Дешево и качественно. Доказано, что звучание этих конденсаторов ничуть не хуже, чем у фирменных. Резисторы - импортные проволочные 5 вт. Поскольку АЧХ обоих динамиков ровная, то никаких сложностей и наворотов кроссоверу не нужно.

Я сделал кроссовер на печатной плате, но это не обязательно, главное, чтобы было все надежно качественно спаяно.

И на закуску - внеосевые АЧХ под углами 15, 30, 45 и 60 градусов:

Для тех, кто не знает, как их интерпретировать, поясню. Завал на самых верхних - это нормально: просто у ВЧ динамика направленность на этих частотах большая, и вбок звука излучается меньше. Это болезнь абсолютно всех динамиков, и за 100 рублей, и за 1000$. Нужно смотреть на частоты 1,5...3 кГц. На этих частотах может быть провал, увеличивающийся с увеличением угла. Причина провала - неправильно выбранная частота раздела или неправильно сконструированный кроссовер. Здесь такого провала нет, характеристики абсолютно ровненькие. И значит качество звучания - максимальное.

И еще раз повторю - звук у колонок просто обалденный. Они звучат заметно лучше, чем колонки из магазина за 1000$. Но следует отметить, что звук у них "правильный" а не "красивый" (т.е. в него не добавлено "красиво звучащих" искажений, как это иногда бывает). Колонки получились довольно универсальными, они одинаково хорошо играют и с транзисторными, и с ламповыми усилителями.

10.12.2009
