Обзор и доработка Top device TD 180/2.0

2
3
4

Часть 4. Полная переделка усилителя

Я значительно переделал усилитель, и теперь он выдает честные 2х25 Вт при высоком качестве звучания. Плату предварительного усилителя с выходом на наушники и регуляторами громкости и тембра я оставил (немного ее изменил). А вот трансформатор, выпрямитель с фильтром и усилитель мощности я поставил новые. Усилитель мощности - на микросхеме TDA7293 в инвертирующем включении. Как раз я специально разработал эти малогабаритные платы, чтобы они поместились в корпус на родной радиатор. Входные разъемы подключаются ко входу предусилителя (к регулятору громкости), а выход предусилителя подключается ко входу усилителя мощности. В блоке питания стоЯт микросхемные стабилизаторы на напряжения +-15 вольт, которым питается микросхема предусилителя и светодиоды подсветки. Эти +-15 вольт подаются прямо на микросхему (точнее на конденсаторы фильтра) в обход фильтрующих резисторов на плате предусилителя.

На самом деле, я не доделал это все до конца, потому что передумал, и сделал усилитель биампингом. В систему добавился активный кроссовер и вместо двух усилителей на TDA7293 я поставил четыре:

Пришлось добавить на заднюю панель еще 4 терминала для подключения НЧ каналов (это большие терминалы справа). Родные терминалы (маленькие слева) используются для подключения ВЧ каналов. В усилителе использованы специальные сверхминиатюрные платы усилителей мощности. Я эти платы не публикую потому, что особые малогабаритные детали для них дефицитны, и далеко не все смогут такие усилители собрать. Зато их поместилось в корпус на радиатор 4 штуки - как раз то, что надо.

Трансформатор расположен близко к платам, поэтому чтобы он не наводил помех, я принял следующие меры:

  1. Трансформатор имеет пониженную индукцию, поэтому дает меньше помех.
  2. Снаружи по периметру я обмотал трансформатор парой витков из ленты трансформаторного железа (она замотана желтой изолентой на фото). Это получился хороший экран, полностью защищающий от помех.

В результате абсолютно никаких помех и наводок не наблюдается.

Корпус соединен с землей схемы на "земляных" концах входных разъемов.

Вот схема получившегося усилителя (клик на схеме открывает ее в большом размере в отдельном окне):

В предусилителе изменилось сопротивление резистора, идущего на землю в BYPASS'e (вместо 20 кОм стоИт 10 кОм), и номиналы конденсаторов в темброблоке (эти конденсаторы пленочные типа К73-17, керамические ставить нельзя - они дают большие искажения). Я специально сделал темброблок с маленьким диапазоном регулирования (+-6 дБ), чтобы не было возможности сильно "накрутить тембр". Вот АЧХ темброблока, это самый правильный из темброблоков, те кто говорит, что темброблок вообще не нужен, просто никогда не сталкивались с этим моим:

В общем, то, что я здесь написал - не догма, а руководство к действию. При творческом подходе можно сделать множество хороших вариантов этого усилителя. Естественно, колонки здесь используются совсем другие - родные колонки полнейший отстой, я их отнес на работу, и то, даже там их не слушают!

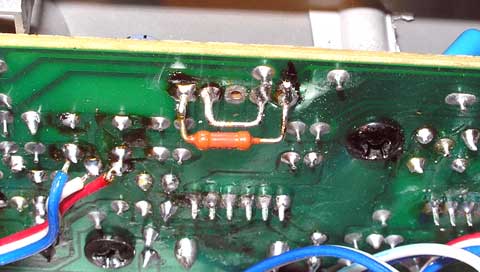

Если кто-то все же решится на такое безобразие, вот еще маленький секрет. На плате предусилителя большой разъем, через который подавалось питание, выпаян. А для того, чтобы светились светодиоды подсветки, к контактным площадкам разъема подпаиваются две перемычки (одна соединяет самые крайние отверстия, а вторая - "некрайние"):

Здесь у меня вместо одной из перемычек стоИт резистор 150...250 Ом. Это для того, чтобы уменьшить яркость светодиодов подсветки, уж очень она большая, прямо глаза слепит. На этом фото видно подключение питания +-15В - слева соответственно красный и синий провод. Белый провод - это земля, никаких намеков на наш флаг я не подразумеваю , просто был такой плоский кабель, я его и использую.

Данный усилитель оставляет большой простор для творчества, так что творите, выдумывайте, пробуйте!
